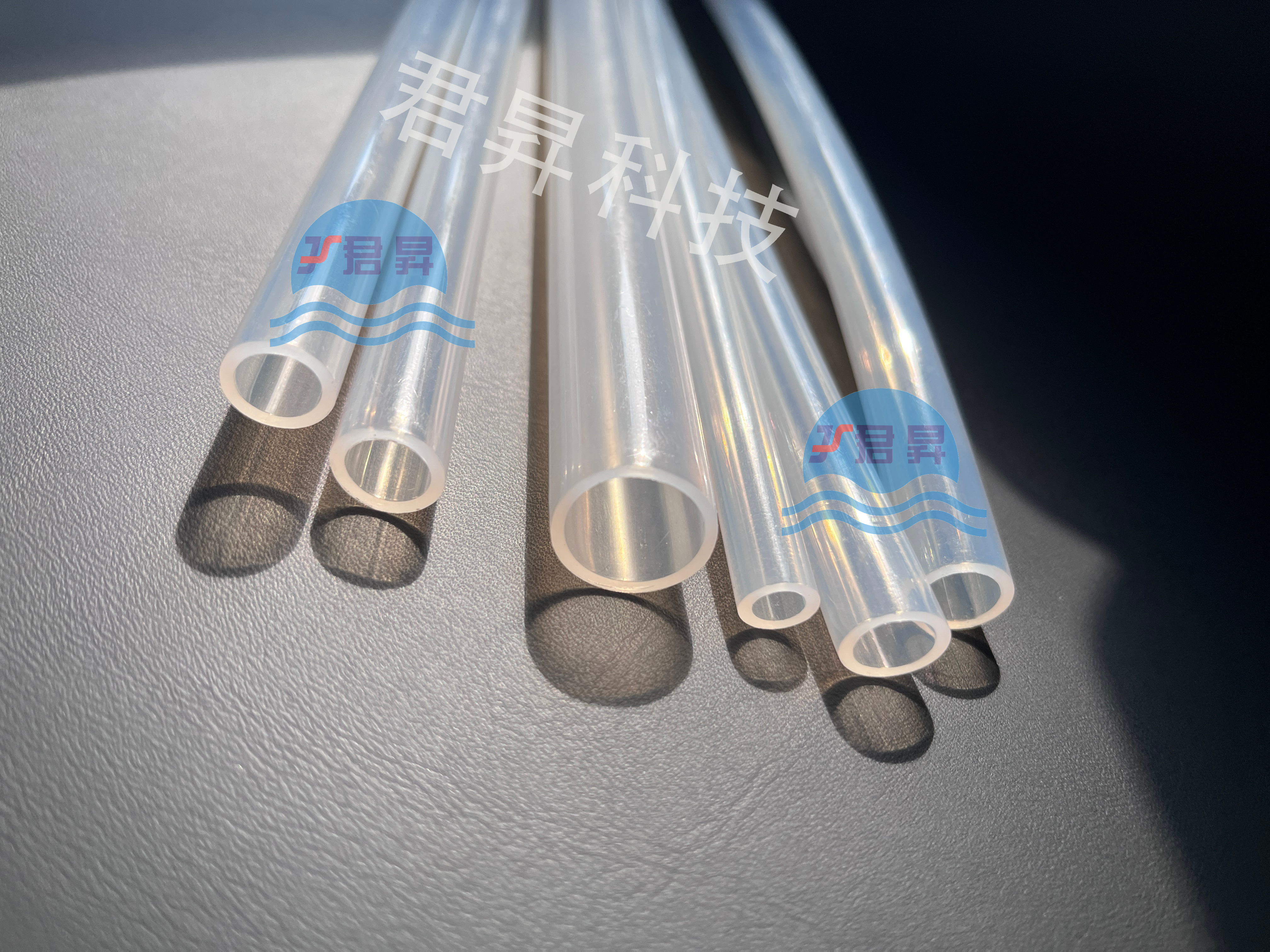

大金231PFA管在半导体行业中的技术创新与未来趋势

半导体制造是当今高科技产业的核心，其生产流程对材料的纯度、耐腐蚀性和热稳定性提出了近乎苛刻的要求。在这一背景下，大金（Daikin）公司推出的231PFA管凭借其卓越的技术特性，成为半导体行业流体输送系统的关键材料。

一、大金231PFA管的核心技术创新

1. 超高纯度材料技术

半导体制造对杂质的容忍度极低，即使是微量的金属离子或有机物析出，也可能导致芯片良率下降。大金231PFA管采用高纯度原料与特殊聚合工艺，实现：

超低金属离子含量（Na、K、Fe等<1ppb），符合SEMI F57标准，适用于超纯水（UPW）和蚀刻液输送。

极低TOC（总有机碳）析出，避免有机物污染，确保化学品的稳定性。

2. 卓越的耐化学腐蚀性

半导体制造涉及氢氟酸（HF）、硫酸（H₂SO₄）、氢氧化钠（NaOH）等强腐蚀性介质。231PFA管的全氟碳主链结构赋予其：

对几乎所有化学品（包括强酸、强碱、有机溶剂）的超强耐受性。

在200°C以上高温下仍保持化学稳定性，避免降解导致的污染风险。

3. 精密加工与超光滑内壁

内壁粗糙度≤0.2μm，远低于行业标准，减少颗粒积聚和细菌滋生。

零死角设计，适用于CIP/SIP（在线清洗/灭菌）系统，符合FDA和USP Class VI认证。

4. 抗老化与长寿命设计

热氧老化测试显示，在260°C下运行1000小时后，拉伸强度仍保持78%。

UV稳定性优异，适用于户外半导体设备（如光伏晶圆制造）。

二、大金231PFA管在半导体行业的关键应用

1. 高纯化学品输送

氢氟酸（HF）蚀刻液管路：231PFA管确保无金属离子污染，提升晶圆良率。

超纯水（UPW）系统：极低TOC析出，保障芯片清洗工艺的纯净度。

2. 高温工艺气体传输

在扩散炉、退火设备中，231PFA管耐受300°C短期高温，无变形或分解。

3. 湿法清洗与CIP/SIP系统

耐受酸碱交替清洗（如SC-1、SC-2溶液），避免应力开裂。

4. 先进封装与3D IC制造

随着EUV光刻技术的普及，对管路洁净度要求更高，231PFA管的纳米级平滑内壁成为关键。

三、未来趋势：PFA管在半导体行业的演进方向

1. 面向2nm及以下制程的超高纯材料

随着芯片节点微缩，PFA管需进一步降低纳米颗粒析出，满足EUV时代的洁净需求。

2. 绿色制造与可持续发展

可回收PFA材料研发，减少半导体行业的碳足迹。

3. 多功能复合PFA管

抗菌涂层：用于生物半导体制造（如DNA芯片）。

自修复技术：微裂纹自动修复，延长使用寿命。

4. 全球化供应链布局

大金等企业或将在中国、东南亚建设本地化生产线，以降低贸易壁垒影响。

总结

大金231PFA管凭借其超高纯度、耐腐蚀、抗老化等核心技术，已成为半导体制造不可或缺的关键材料。未来，随着先进制程的推进，PFA管将向更高洁净度、智能化、环保化方向发展。对于中国半导体产业而言，如何在国产替代与国际竞争中突破技术壁垒，将是下一个十年的重要课题。
