PFA管在半导体制造中的关键作用与应用案例

在半导体制造领域，随着工艺精度从微米级迈向纳米级，任何微小的污染物都可能导致整个芯片失效。PFA（全氟烷氧基烷烃）管以其卓越的化学惰性、超高的纯净度和稳定的耐温性，成为半导体制造业不可或缺的关键材料。这些看似普通的管道，负责输送芯片制造过程中的各种超纯化学品、气体和水，直接关系到最终产品的良率与性能。

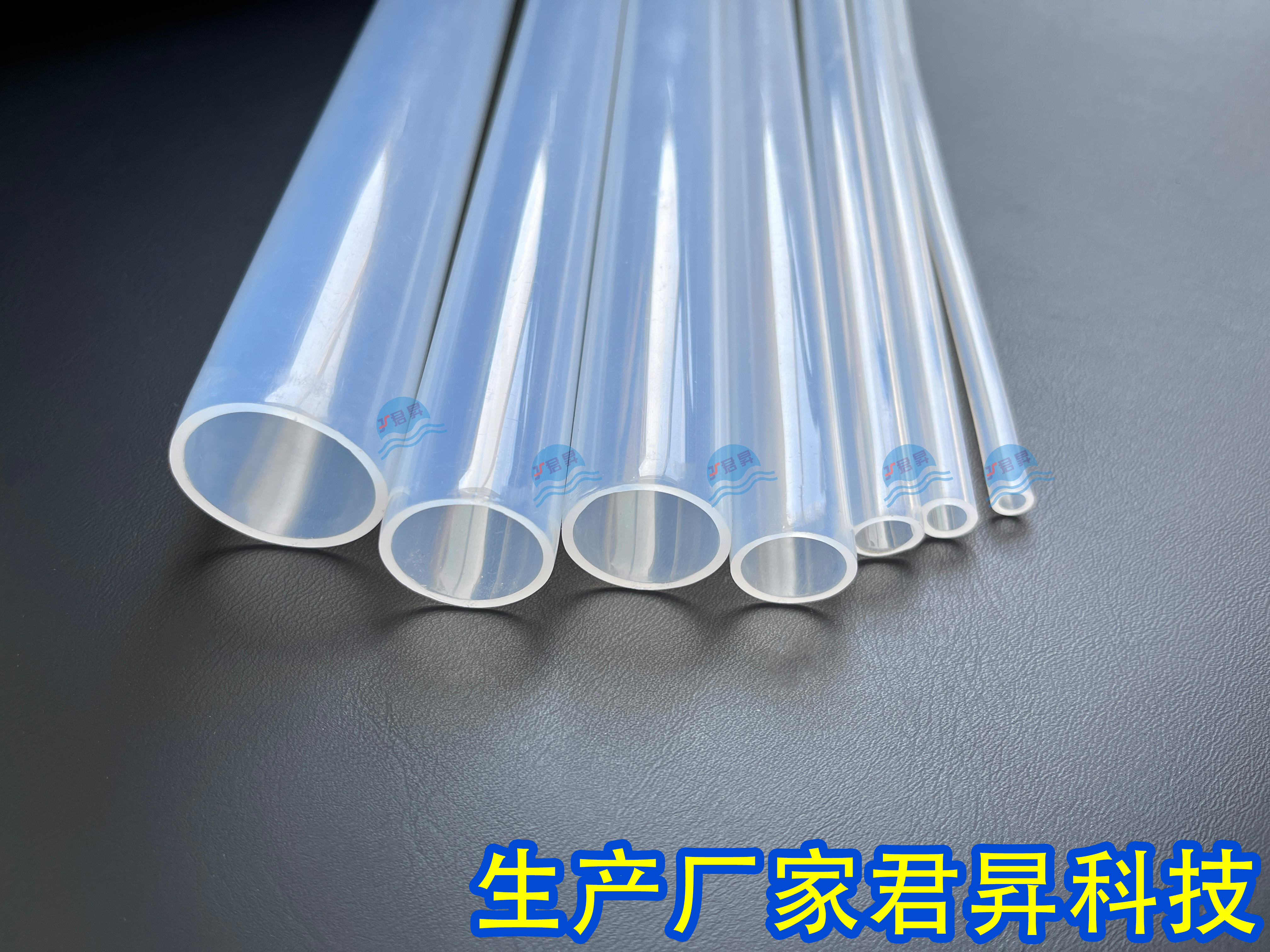

一、PFA管的独特性能优势

PFA管之所以成为半导体制造业的首选材料，源于其独特的物理化学特性。首先，PFA具有超高的化学惰性，能抵抗几乎所有强酸（如氢氟酸、硫酸）、强碱、有机溶剂和氧化剂的腐蚀。这一特性在半导体湿法工艺中至关重要，可避免管道被腐蚀后污染高纯工艺液体。其次，PFA管的耐温性能同样出色，其连续使用温度可达260℃，短期甚至可耐受300℃的高温，这使其能轻松应对半导体制造中的高温清洗、湿法蚀刻等工艺环节。此外，PFA材料具有极低的污染风险，其表面光滑，不易吸附颗粒或微生物，且本身不产生析出物，符合半导体行业对颗粒和气态分子污染物的严格限制。

二、半导体制造对PFA管的苛刻要求

随着芯片制程不断缩小至7nm、5nm甚至更小，半导体制造业对PFA管的要求几乎达到"零缺陷"级别。在12英寸晶圆制造成为主流的今天，半导体级PFA管必须满足G4、G5级别的超高纯净度要求。金属离子析出量是衡量PFA管纯净度的关键指标之一，高端PFA管的金属离子析出量需低于0.1ppb（十亿分之一），这一纯度相当于一个游泳池里不能有一滴墨水。此外，内壁粗糙度是另一个重要指标，优质PFA管的内壁粗糙度Ra值需小于0.05μm，这样的光滑表面可有效避免颗粒滞留和化学品残留。PFA管还需具备低热膨胀系数，以减少温度变化导致的管道变形，确保系统在高温环境下的密封性和可靠性。

三、PFA管在半导体制造各环节的应用

PFA管渗透在半导体制造的众多关键工艺中，扮演着"血液输送系统"的角色。在晶圆清洗环节，每片12英寸晶圆需要经历300-500次化学清洗，PFA管在这一过程中承担着输送超纯试剂的重任，特别是能够耐受10%浓度HF溶液（氢氟酸）的持续冲刷。在光刻工艺中，PFA管负责输送关键的光刻胶和显影液，需要确保对光刻胶的溶出量小于0.001%，并在恒温环境下保持稳定流量。在刻蚀与薄膜沉积环节，PFA管面临更严苛的挑战，需要承受200℃高温下的等离子体冲刷，以及在真空环境中的分子渗透。在超纯水系统中，半导体级超纯水的电阻率需达到18.2MΩ·cm（25℃），总有机碳（TOC）低于5ppb，如此极致的纯度要求，只有PFA管能确保在输送过程中不引入任何污染。

四、国产PFA管技术的突破与发展

长期以来，国内先进制程所需的高纯PFA管主要依赖进口。至2024年底，中国大陆地区半导体行业生产用设备、材料、关键零部件等整体国产化率不足23%。这一"卡脖子"局面正在被打破。近年来，国内企业相继推出了半导体级高纯PFA管路产品，采用了顶级PFA原料，通过了相关测试标准，实现了半导体级高纯管路在国内的批量投产。国内企业在电子级超纯PFA领域实现了从0到1的突破，能够将半导体制程中金属离子含量由ppm级（百万分之一）控制到ppb级（十亿分之一），为14nm尤其是7nm以下高端芯片制程提供了不可替代的材料支持。国产PFA管技术的进步，为国内半导体产业链的完善与安全提供了有力支撑。

总结

随着半导体技术向3nm、2nm及更先进制程迈进，对PFA管的性能要求将愈发严苛。业内已在开发可短时耐受更高温度的改性PFA材料，以及满足极紫外光刻设备要求的超低污染型号。未来，集成传感功能的智能化PFA管可能成为半导体设备的新标准。在这个看不见的战场上，材料科学的每一次微小突破，都在为芯片性能的飞跃奠定坚实基础。PFA管作为半导体制造过程中不可或缺的关键材料，其技术发展将直接影响到整个半导体产业的进步与创新。
