PFA管在氟化液回收设备的布管方式

在现代高端制造业，如半导体、显示面板和数据中心液冷领域，氟化液（氟碳化合物或氟醚类液体）因其卓越的绝缘性、热稳定性和不燃性，被广泛用作冷却介质、清洗剂或测试液。随之而来的，是对氟化液进行高效、高纯度回收与循环利用的迫切需求。氟化液回收设备的核心使命，是在严苛的工况下，保持回收液体的绝对纯净，避免任何污染。

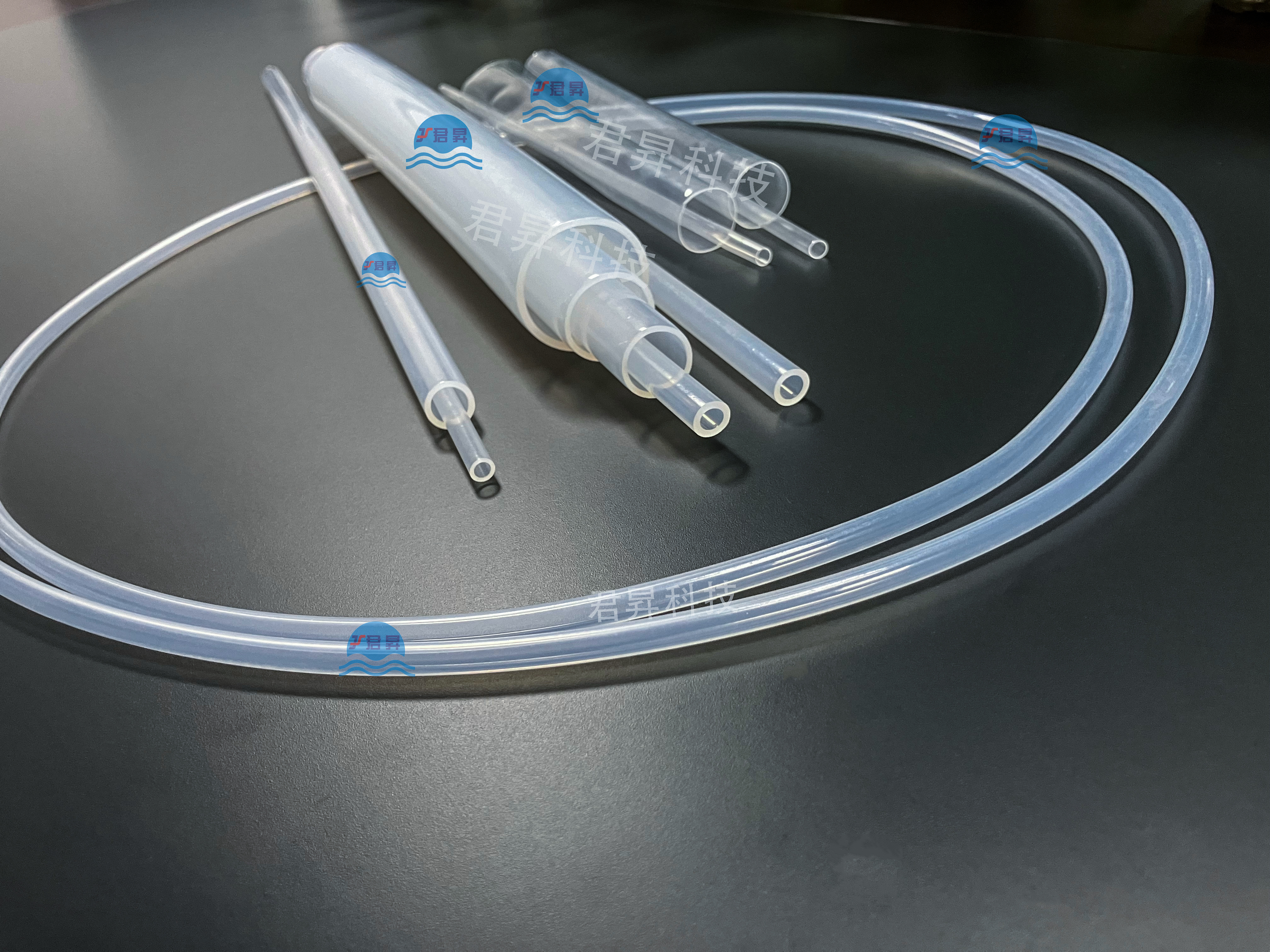

一、为何选择PFA管？

在讨论“如何布管”之前，必须理解“为何是PFA”。PFA管在氟化液回收设备中具有不可替代的优势：

绝对的化学惰性：PFA对几乎所有的化学品都具有卓越的耐受性，尤其是强腐蚀性的酸、碱、有机溶剂。氟化液本身及其可能含有的微量分解产物，都不会对PFA造成侵蚀，确保了管路不被腐蚀，不引入杂质。

极高的纯度保证：PFA管材本身洁净度高，溶出物和析出物极低。其超光滑的内壁（表面粗糙度极低）有效防止了污染物附着和微生物滋生，保证了回收氟化液的纯净度。

优异的柔韧性与机械强度：相较于PTFE（聚四氟乙烯），PFA具有一定的柔韧性，便于在设备内部进行弯曲和布线，同时保持了良好的耐压和抗蠕变性能。

宽广的耐温范围：PFA可在-190℃至+260℃的温度范围内长期工作，完全覆盖氟化液回收过程中可能遇到的低温冷凝和高温再生等工况。

二、核心布管方式与设计要点

氟化液回收设备的管路系统通常包括进液管、工艺处理管（如加热、冷却、过滤、蒸馏）、出液管以及真空管路等。针对不同功能段，PFA管的布管方式需遵循以下原则：

1. 布局设计：简洁、顺畅、无死角

遵循“最短路径”原则：管路布局应尽可能直接、简短，减少不必要的弯头和长度，以降低流体阻力、减少残留量和压力损失。

避免死角：所有管路的连接和转向，必须确保无流体无法流动到的“死角”。在必须使用T型接头或分支时，应确保支路在非工作时能被完全排空或冲洗。优先使用弯头而非三通来实现方向改变。

保持倾斜度：对于需要排空的管路，应设计一定的倾斜度（通常不小于2%），确保设备停机或维护时，管道内的液体能依靠重力完全排净，防止交叉污染。

2. 连接方式：密封可靠、结构紧凑

PFA管的连接方式是布管的核心技术，直接影响系统的密封性和洁净度。

PFA衬里管道法兰连接：

适用场景：主要用于设备的主流程管道，特别是口径较大（如DN25以上）、需要与泵、罐体、过滤器等大型部件连接的场合。

方式：采用PFA衬里钢管作为支撑，端部为PFA松套法兰。连接时，使用金属对夹法兰将两个PFA法兰片压紧，中间的垫片必须采用PTFE或同等材质的洁净垫片。

优点：结构强度高，承压能力强，便于拆卸和维护。

PFA软管配合接头：

适用场景：用于需要一定柔韧性来补偿振动、热胀冷缩或便于设备模块对接的部位，如泵的进出口、移动式回收单元等。

方式：使用带编织层加强的PFA软管，配合PFA材质的快装接头（如ISO/KF法兰、卡箍接头）或螺纹接头。快装接头是首选，因其拆装快捷、密封性好。

优点：安装灵活，能有效吸收应力和振动。

热熔焊接：

适用场景：这是实现最高洁净度和永久性密封的理想方式，特别适用于超纯应用和不允许有任何潜在泄漏的场合。

方式：使用专用的PFA热熔焊机，通过加热和加压，使两个PFA管口或管件熔融为一体，形成一个无缝、平滑、与母管性能一致的连接点。

优点：无任何其他材料引入，无泄漏风险，流体通道平滑连续，无滞留区。缺点是永久性连接，不便拆卸。

3. 支撑与固定：稳定、防震

充足的管夹与支架：PFA管虽然有一定强度，但仍需每隔一定距离（根据管径和工况计算）设置管夹或支架，防止因流体脉冲、自重或外部振动引起的管道晃动、下垂或磨损。

使用非金属材质管夹：管夹内衬应采用PTFE或PEEK等惰性材料，或者使用不锈钢管夹但内衬塑料软垫，避免金属与PFA管直接接触，防止磨损并隔绝电化学腐蚀。

考虑热膨胀：对于较长或有温变的管路，需设计热补偿，如利用PFA软管段的自然弯曲来吸收热位移，或设置膨胀节。

4. 标识与走向：清晰、规范

明确的标识：所有PFA管道都应贴上清晰的标签，注明管内流体名称、流向箭头、管路编号等信息，便于操作、维护和故障排查。

合理的空间走向：管路应分层、分束布置，保持整齐美观，并为维护操作留出足够空间。电气线路与工艺管路应严格分开，保持安全距离。

三、布管实践中的注意事项

预处理：安装前，所有PFA管及管件都需进行严格的清洗和净化处理，去除加工和运输过程中可能存在的污染物。

安装环境：尽可能在洁净环境下进行布管作业，防止灰尘、油脂等污染物进入管道系统。

压力与真空测试：布管完成后，必须对整个管路系统进行压力测试和真空保压测试，确保所有连接点在正压和负压工况下均无泄漏。

总结

在氟化液回收设备中，PFA管的布管绝非简单的“管道连接”，而是一项融合了材料科学、流体力学和精密工程技术的系统性工程。通过采用简洁无死角的布局、可靠的PFA法兰/快装连接或高纯度的热熔焊接、稳固的惰性材料支撑以及清晰的标识，才能构建出一个高效、可靠、长寿命的纯化输送系统。这不仅直接提升了氟化液的回收率和产品纯度，更从基础上保障了整个高端制造流程的稳定与安全。因此，精心设计与施工的PFA布管方案，是每一台高性能氟化液回收设备不可或缺的“血管系统”。
