FEP波纹管的介电常数如何测量？

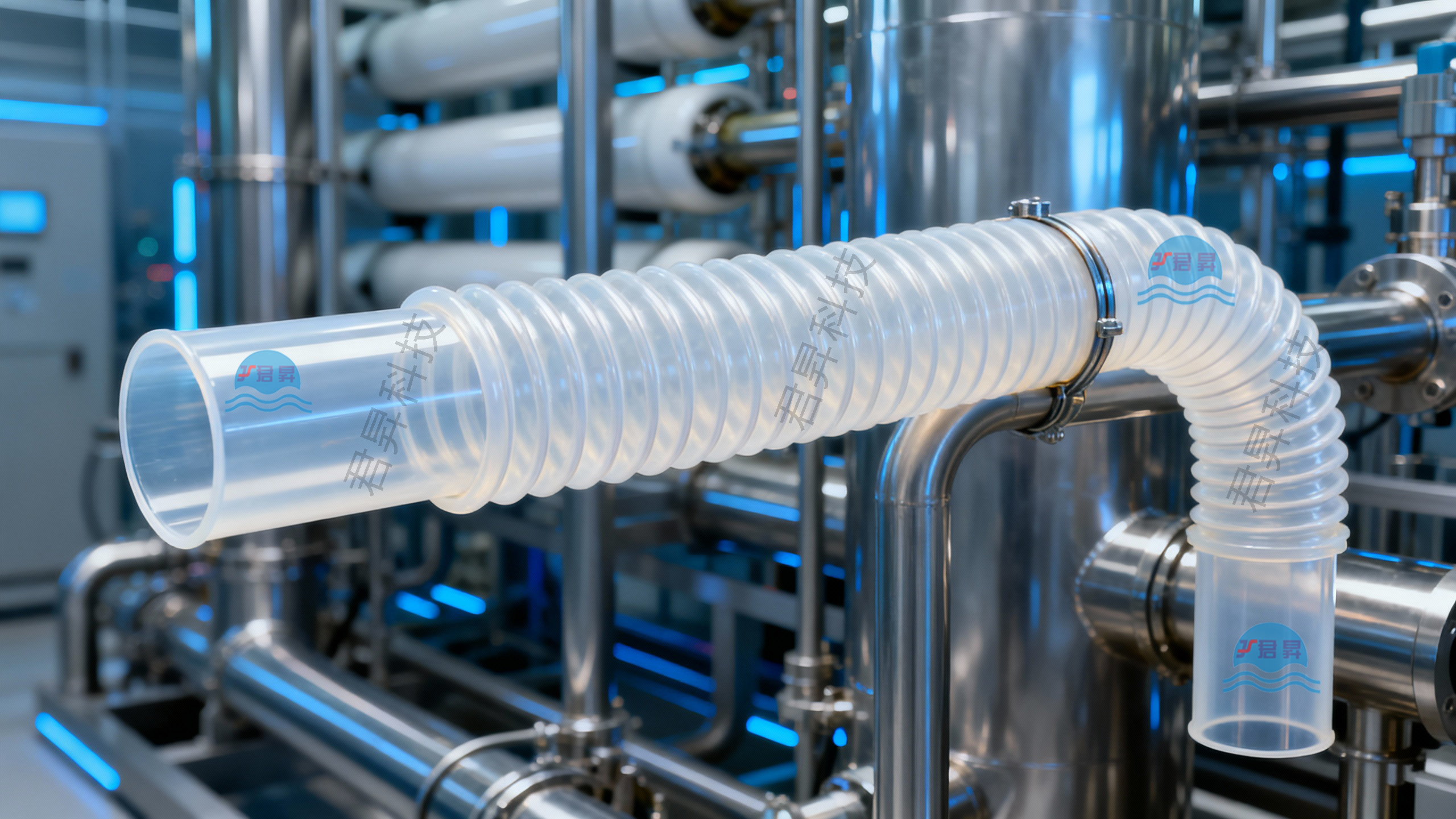

在要求严苛的线缆护套、精密流体传输或高频信号屏蔽系统中，FEP波纹管凭借其出色的柔韧性、化学稳定性和电气绝缘性脱颖而出。其中，介电常数作为衡量材料在电场中极化能力、影响信号传输速率与电容效应的核心参数，其精准测定直接关系到最终产品的性能设计与可靠性评估。然而，波纹状的特殊物理结构，为这一关键电学特性的测量带来了独特的挑战。

理解挑战：当电学特性遇上几何复杂性

测量FEP平管的介电常数已是标准电学测试，但将对象换为波纹管，挑战便陡然增加：

非均匀厚度与空气间隙：波纹管的波峰与波谷处厚度显著不同，且其螺旋或环形波纹结构内部自然存在不规则空气腔。介电常数测量本质上要求一个均匀、致密的介质样本，而波纹管可视为一个“FEP-空气”的非均质复合体系。直接测量得到的是该复合结构的等效介电常数，而非纯FEP材料的值。

接触难题：波纹起伏的表面使得测量电极难以实现完全、均匀的接触，任何空气隙都会引入测量误差，因为空气的介电常数（≈1）远低于FEP（≈2.1）。

样本代表性与制备：从何处截取样本、如何确保截取后的样本能代表整体、以及如何制备适用于精密仪器的测试样件，都成为必须解决的问题。

因此，对FEP波纹管介电常数的测量，并非简单的仪器读数，而是一项融合了材料科学、电学测量技术与严谨样本处理的系统工程。

核心测量方法：从经典到现代

针对上述挑战，实践中主要发展出两种互补的测量策略：

策略一：破坏性测量法（材料本体参数的获取）

此法的目标是剥离波纹结构的影响，直接测得FEP材料本身的介电常数。

样本制备：谨慎地切割FEP波纹管，在波峰或波谷处选取平整部位，或通过热压等方式将波纹管片段处理成平整、致密的小片，确保样本厚度均匀、两面平行且光滑。

测量方法：主要采用平行板电容法。

原理：将制备好的FEP薄片置于两个平行金属电极之间，形成一个标准电容器。通过精密LCR表或阻抗分析仪，在特定频率下测量该电容器的电容值。

计算：根据平行板电容公式 C = ε₀εᵣ * (A/d)，其中C为测量电容，ε₀为真空介电常数，A为电极有效面积，d为样本厚度。由此可精确反算出相对介电常数εᵣ（即通常所说的介电常数）。

关键点：此方法要求样本制备精良，电极接触良好，并需在多频率点（如1kHz, 1MHz）下扫描，以观察介电常数随频率的变化（色散效应），FEP作为优秀的高频材料，其介电常数应在很宽频带内保持高度稳定。

策略二：非破坏性测量法（等效工程参数的评估）

当需要评估波纹管整体结构在实际应用中的电气性能时，或不允许破坏样本时，采用此法。

原理：将一段完整、长度已知的FEP波纹管视为一个同轴电容器或传输线元件。通过时域反射计或矢量网络分析仪等射频测量设备，向其注入高频信号。

测量与分析：

通过分析信号的传播延迟或反射/传输特性，可以推算出信号在波纹管结构中的等效传播速度。

电磁波在介质中的传播速度 v = c / √εᵣ_eff，其中c为光速，εᵣ_eff即为等效介电常数。由此可计算出该波纹管结构的εᵣ_eff。

意义与应用：此方法得到的数值直接反映了“FEP+空气+几何形状”综合作用下的宏观电气特性，对于高速线缆设计（计算延迟时间）和电磁屏蔽分析极具指导价值。其优势在于完全无损，能测试成品状态。

实践流程与关键考量

一次严谨的测量通常遵循以下路径，并需严格控制变量：

明确测量目的：是获取材料的本征参数用于选型，还是评估产品结构的等效性能用于设计？这决定了选择策略一还是策略二。

环境控制：在标准温湿度环境（如23±2°C， 50±5% RH）下进行测量和样本预处理至少24小时，因为温湿度可能轻微影响极化率。

仪器校准：测量前，必须使用已知介电常数的标准件（如聚四氟乙烯或石英片）对测量系统进行校准，以消除系统误差。

多频率扫描与数据分析：无论采用何种方法，都应在目标应用频段内进行多点测量。FEP作为低损耗介质，其介电常数实部应保持平坦曲线，同时应关注介质损耗角正切值的变化，它同样重要。

结果报告：必须清晰注明测量方法、测试频率、样本状态（平整样本或完整波纹管结构）以及获得的是材料本征介电常数还是结构等效介电常数。

从数据到应用

精准的介电常数数据，是FEP波纹管从“合格部件”变为“可靠设计要素”的桥梁。在高速数据线缆中，它用于精确匹配阻抗、控制信号延迟；在精密仪器布线中，它帮助评估寄生电容对弱信号的影响；在高频设备护套中，它是预测其电磁波传播特性的基石。

总而言之，测量FEP波纹管的介电常数，是一场与材料微观极化机制和宏观几何结构的双重对话。它要求我们既尊重经典电介质物理学的原理，又能灵活运用现代测量技术来应对实际的工程复杂性。通过科学的方法与严谨的操作，我们得以揭示隐藏在这蜿蜒波纹之下的稳定电学内核，从而让每一段FEP波纹管都能在最关键的应用中，实现其设计的电气使命。这不仅是获取一个参数的过程，更是确保技术系统整体可靠性与性能的前沿保障。
